Ayrık Su Güneş Isıtma Sistemi

giriiş

Ayrık Su Güneş Isıtma Sistemi, güneş termal su ısıtmasına yönelik yüksek verimli, modüler bir yaklaşımı temsil eder. Enerji yakalamayı optimize etmek ve kurulumda esneklik sağlamak üzere tasarlanan bu sistem, performansı ve bakım erişilebilirliğini artırmak için kilit bileşenleri ayırır. Bu makale, ayrık su güneş ısıtma sistemlerinin teknik yönlerini, mühendislik ilkelerini, malzeme değerlendirmelerini, mevzuata uygunluğunu ve operasyonel en iyi uygulamalarını ele alarak paydaşların endüstri standartları ve gerçek dünya verileriyle desteklenen bilinçli kararlar almasını sağlar.

Ayrık Su Güneş Isıtma Sistemi nedir?

Ayrık Su Güneş Isıtma Sistemi, güneş kolektörü dizisinin su depolama tankından fiziksel olarak ayrılmasıyla karakterize edilir. Depolama tankının kolektöre bağlı olduğu entegre sistemlerin aksine, ayrık sistemler tankı iç mekâna veya korunaklı bir konuma yerleştirirken kolektör(ler) dışarıya, genellikle çatılara veya maksimum güneş alan açık alanlara kurulur.

Ürün Tanıtımı:

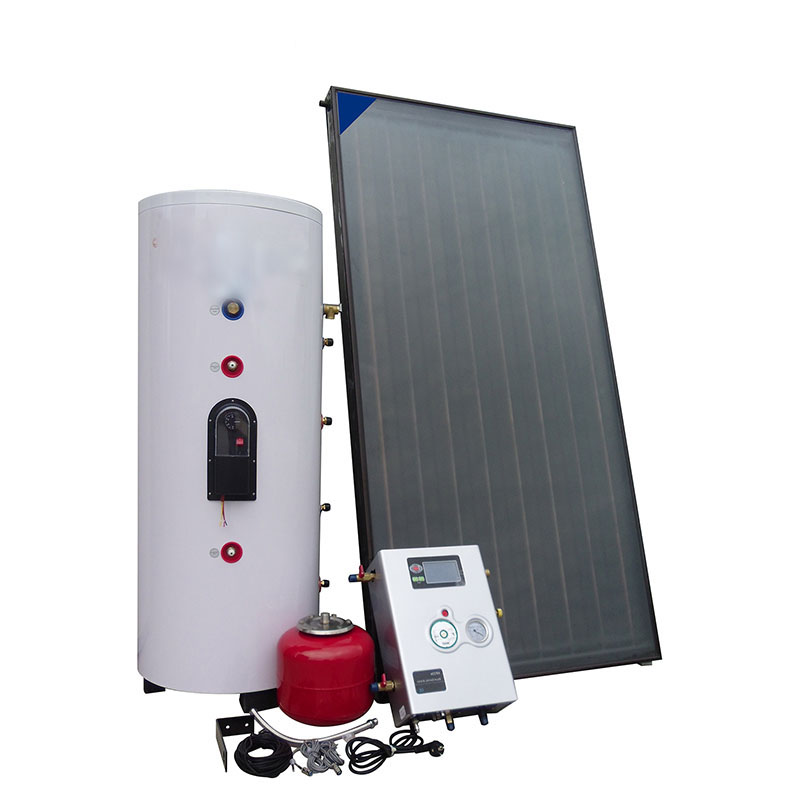

su güneş ısıtma sistemi beş parçadan oluşur: su tankı, düz plaka güneş kolektörü, kontrol ünitesi, çalışma istasyonu ve diğer aksesuarlar.

Su güneş ısıtma sisteminin borulu güneş kolektörü, güneş enerjisini absorbe etmek ve sirkülasyon yoluyla su tankına iletmek için kullanılır. Kolektörün sıcaklığı ayarlanan değere ulaştığında, kontrolör sirkülasyon pompasını otomatik olarak çalıştırır. Sirkülasyon pompası, ısı iletken sıvının otomatik olarak dolaşmasını sağlar. Ardından ısı iletken sıvı, tanktaki ısı eşanjörü aracılığıyla ısıyı suya aktararak suyu ısıtır.

Ürün Parametreleri:

Ayrık Güneş Su Isıtma Sistemi.

Paslanmaz Çelik Su Tankı:

Temel Bileşenler ve Malzemeler

• Güneş Kolektörleri: Genellikle yüksek emilim verimliliği için seçici kaplamalı bakır veya alüminyumdan yapılmış düz plaka veya vakumlu tüp kolektörler.

• Depolama Tankı: Isı kaybını en aza indirmek ve korozyona direnmek için paslanmaz çelik veya kaplanmış karbon çeliğinden yapılmış iyi yalıtılmış tanklar.

• Boru Ağı: Kolektör ile tank arasında ısıtılmış sıvıyı taşımak için yalıtımlı borular, tipik olarak çapraz bağlı polietilen (PEX) veya bakır.

• Isı Transfer Sıvısı:Kışın donmayı önlemek için ya içme suyu ya da glikol-su karışımı.

• Kontrol Ünitesi: Sensörlü otomatik kontrolörler, sirkülasyon pompalarını ve sistem sıcaklığını düzenler.

• Pompa(lar): Toplayıcı ile depolama tankı arasında sıvıyı dolaştırır, enerji verimliliği için optimize edilmiştir.

Bu görsel, kişisel ihtiyaçlara göre seçilebilecek su güneş enerjisiyle ısıtma sisteminin tüm görsellerini içerir.

Ayrık Su Güneş Enerjisiyle Isıtma Sistemlerinin Avantajları

1. Kurulumda Esneklik

Tank ve toplayıcının ayrılması, depolama ünitesinin iç mekâna yerleştirilmesine olanak tanır; bu da ısı kaybını azaltır ve mevcut tesisata daha kolay entegrasyon sağlar.

2. Gelişmiş Donma Koruması

Depolama tankını iç mekâna yerleştirerek ve kolektör devresinde antifriz çözeltileri kullanarak, ayrık sistemler donma sıcaklıklarının görüldüğü bölgeler için idealdir.

3. İyileştirilmiş Bakım ve Uzun Ömür

Bileşenleri izole etmek, tüm sistemi kesintiye uğratmadan muayene, temizlik ve onarımlar için daha kolay erişim sağlar.

4. Optimize Edilmiş Isıl Performans

Split sistemler genellikle sıcaklık gradyanlarına göre sirkülasyonu düzenleyen, ısı yakalamayı en üst düzeye çıkaran ve enerji tüketimini en aza indiren diferansiyel sıcaklık kontrol cihazlarını içerir.

Mühendislik İlkeleri ve Sistem Tasarımı

• Termodinamik: Sistem, kollektördeki transfer sıvısını ısıtmak için güneş ışınımına dayanır. Isı daha sonra bir ısı eşanjörü aracılığıyla depolama tankındaki içilebilir suya aktarılır.

• Hidrolik: Basınç düşüşlerini azaltmak ve verimli sıvı sirkülasyonu sağlamak için uygun boru boyutlandırması ve pompa seçimi çok önemlidir.

• Yalıtım: Isıl bütünlüğü korumak, iletim ve taşınım yoluyla ısı kayıplarını azaltmak için hem boru tesisatı hem de depolama tankları için kritiktir.

• Kontrol Sistemleri:IEC 60730 standartlarına uygun otomatik kontrol cihazları, güvenliği ve sistem verimliliğini artırır.

Düzenleyici ve Sektörel Standartlar

Uyumluluk, güvenlik, verimlilik ve dayanıklılığı sağlamak için esastır. İlgili standartlar şunlardır:

• ISO 9459 – Güneş enerjili ısıtma sistemleri performansı.

• EN 12976 ve EN 12977 – Fabrikada üretilen ve özel yapım güneş termal sistemleri.

• AS/NZS 2712 – Avustralya/Yeni Zelanda'da güneş enerjili su ısıtıcıları için standartlar.

• Bina yönetmelikleri yeni inşaatlar için yenilenebilir enerji entegrasyonunu gerektirir.

Üretim Detayları:

Kurulum ve İşletme Hususları

• Saha Değerlendirmesi:Optimal kolektör yönelimi ve eğim açısı (genellikle enlem ±10°) güneş kazancını en üst düzeye çıkarır.

• Boru Güzergâhı:Isı kaybını ve basınç düşüşlerini azaltmak için uzunluğu en aza indirin ve aşırı dirseklerden kaçının.

• Sistem Şarjı:Yerel donma/çözülme döngülerini dikkate alarak, gereken yerlerde uygun antifriz karışımları kullanın.

• Basınç Tahliyesi ve Genleşme:ASME Kazan ve Basınçlı Kap Koduna uygun olarak genleşme tankları ve basınç tahliye valfleri ekleyin.

• Su Kalitesi:Kireçlenme ve biyolojik kirlenmeyi önlemek için korozyon önleyiciler kullanın ve düzenli su kalitesi testleri yapın.

Örnek Uygulama

Ilıman bir iklim bölgesinde bulunan bir ticari tesiste, 50 m² vakumlu tüp kolektörlü ayrık su güneş enerjisi ısıtma sistemi ile 2.000 litrelik paslanmaz çelik yalıtımlı tank birlikte şunları sağladı:

• Yıllık enerji tasarrufu: Su ısıtma talebinin yaklaşık %60'ı.

• Geri ödeme süresi: Devlet sübvansiyonları hesaba katıldığında 4 yıl.

• Bakım: Yılda iki kez planlı denetimlerle birlikte asgari düzeyde.

Sıkça Sorulan Sorular (SSS)

S1: Ayrık sistem, entegre güneş enerjili su ısıtıcısından nasıl farklıdır?
C1: Ayrık sistem, depolama tankını kolektör dizisinden fiziksel olarak ayırarak daha fazla kurulum esnekliği ve donma koruması sağlar.

S2: Bölünmüş sistemler mevcut ısıtma sistemleriyle kullanılabilir mi?
C2: Evet, sürekli sıcak su temini için elektrikli veya gazlı yedek sistemlerle entegre olabilirler.

S3: Toplayıcı devresinde hangi akışkanlar kullanılır?
C3: Soğuk iklimlerde genellikle glikol-su antifriz karışımı veya donma olmayan bölgelerde içilebilir su.

S4: Hangi bakım gereklidir?
A4: Akışkan seviyelerinin, pompa çalışmasının, kontrol ayarlarının ve tank bütünlüğünün düzenli olarak yıllık denetlenmesi önerilir.

Sonuç ve Profesyonel Eylem Çağrısı

Ayrık Su Güneş Isıtma Sistemleri, özellikle değişken iklimlere ve kurulum kısıtlamalarına sahip bölgeler için uygun, verimli güneş termal su ısıtması için sağlam, uyarlanabilir bir çözüm sunar. Gelişmiş malzemelerden yararlanma, akıllı kontroller ve uluslararası standartlara uyum, sistem uzun ömrünü ve optimum performansı garanti eder.

Özel ihtiyaçlarınıza göre uyarlanmış ayrıntılı bir saha değerlendirmesi ve sistem tasarımı yapmak için sertifikalı güneş termal profesyonellerine danışmanızı öneririz. Ayrık bir sisteme yatırım yapmak, enerji verimliliği ve sürdürülebilir su ısıtmasına yönelik stratejik bir adımdır.
